瑞芯微RK3568賦能AI硬盤錄像機NVR/XVR方案全面硬件升級

? ? 近日,瑞芯微推出全新安防后端NVR/XVR芯片方案RK3568,其四大特性賦能NVR/XVR的全面硬件升級。在視頻監控系統數字化、網絡化、高清化、智能化的發展趨勢過程中,網絡視頻監控系統的市場需求日益提升。

近日,瑞芯微推出全新安防后端硬盤錄像機NVR/XVR芯片方案RK3568,其四大特性賦能NVR/XVR的全面硬件升級。

在視頻監控系統數字化、網絡化、高清化、智能化的發展趨勢過程中,網絡視頻監控系統的市場需求日益提升。隨著安防行業的大范圍涉及,尤其是平安城市、智能交通等項目的全面展開,監控場景趨向復雜化,監控點分散化,后端硬盤錄像機NVR/XVR的應用面逐漸擴大,對其性能要求不斷提升。

AI硬盤錄像機NVR

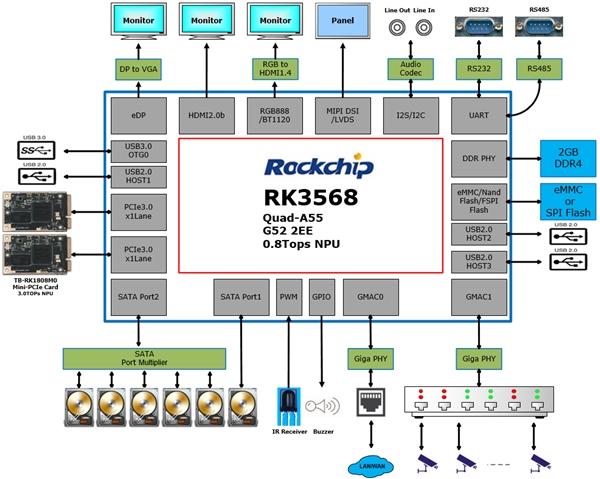

RK3568 NVR應用框圖

AI硬盤錄像機NVR

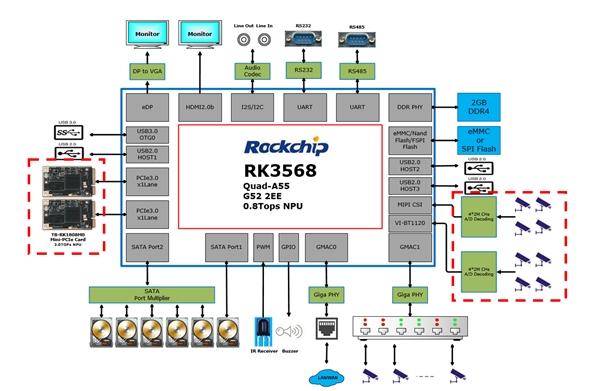

RK3568硬盤錄像機XVR應用框圖

一、RK3568具備強大的核心處理能力,確保后端設備數據處理的穩定性及高效性

RK3568 CPU搭載全新Arm v8.2-A架構,效能有效提升。采用22nm先進工藝,低功耗高性能

GPU為Mali-G52 2EE ,雙核心架構,圖像API支持OpenGL ES 3.2, 2.0, 1.1,Vulkan 1.1

內置瑞芯微自研第三代NPU RKNN,算力達0.8Tops,支持Caffe/TensorFlow/TFLite/ONNX/PyTorch/Keras/Darknet主流架構模型的一鍵轉換

強大的編解碼能力:支持4K H.264/H.265等多種格式高清解碼,支持多路視頻源同時解碼,最大支持10*1080P30 H264/H265,支持同編同解;支持1080@120fps H.264及H.265格式編碼,支持CBR, VBR, FixQp, AVBR, and QpMap,支持ROI編碼

二、RK3568支持豐富的RAM/ROM類型,安全可靠,數據存儲無憂

支持豐富的DDR顆粒類型,支持DDR3/DDR3L/DDR4/LP3/LP4/LP4x,支持DDR3及DDR4的全鏈路ECC,滿足工控等高可靠性產品的要求,32bit位寬,最高數據率3200Mbps,充裕的帶寬設計,更能滿足安防智能硬盤錄像機NVR/XVR場景需求

支持豐富的Flash類型,支持SPI NOR/SPI Nand Flash /Nand Flash/eMMC,支持SPI Flash+eMMC雙ROM共存設計,滿足差異化的雙系統設計需求

可提供經測試驗證的DDR核心模板及核心器件選型表,方便客戶快速產品化

三、RK3568具備優秀的能耗控制技術,發熱更小,環境適應性強

瑞芯微自研S-Boost功耗控制技術,相比傳統技術,同電壓下性能提升10%,同頻率下功耗降低20%。結合22nm先進工藝的能耗優勢,使安防后端產品的發熱更均衡,高溫環境下工作更可靠

瑞芯微自研超級待機模式,LPDDR4X應用方案下,通過軟硬件配合,整機功耗可降低到1.6mA(3.8V供電),可適用于對超低功耗有特殊需求的產品

四、RK3568支持豐富接口擴展,支持三屏異顯,滿足多樣化安防場景需求

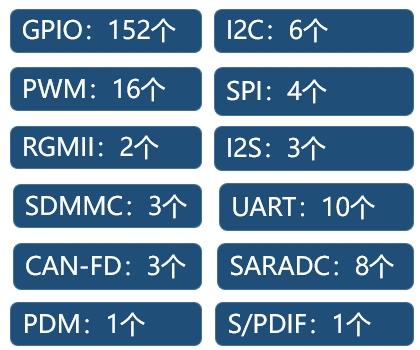

擁有更靈活的IOMUX,引腳多功能組合應用,可根據產品需求選擇,滿足更多樣的功能組合需求

AI硬盤錄像機NVR

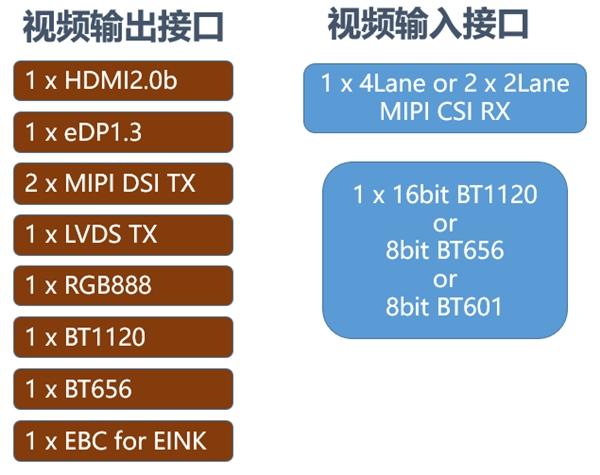

支持多種視頻輸入輸出接口,輸出接口支持自帶點屏,最多可支持三屏異顯;輸入接口可外接攝像頭或用于擴展多路攝像頭的輸入能力。相比傳統NVR方案,RK3568增加了本地顯示輸出接口及攝像頭輸入接口,實現顯示一體化,有助于不同種類的安防后端產品形態應用

AI硬盤錄像機NVR

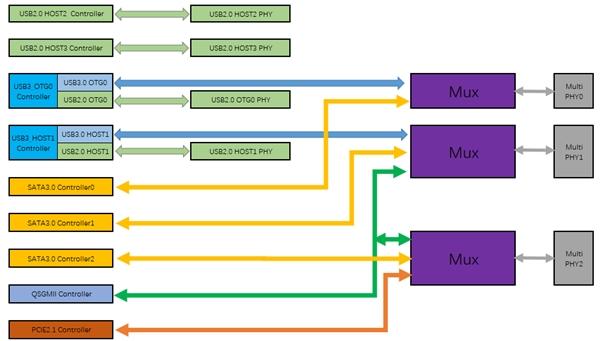

高速接口可選類型豐富,支持2路RGMII接口, 支持PCIE2.1,PCIE3.0,支持最多3路SATA3.0,2路USB2.0,2路USB3.0;PCIE接口使5G及WiFi6的高速率吞吐應用成為可能,實現對運營商和云服務等業務的支持

AI硬盤錄像機NVR

RK3568安防硬盤錄像機NVR/XVR方案,在產品功能上除傳統的接入、存儲、轉發、解碼應用,基于其高性能AI算力,還可在人臉對比報警、智能人車檢索、越界預警、火警可視化預警等方面展開智能化應用,重構邊緣價值。

人臉對比報警

RK3568方案可支持視頻流或圖片流檢測識別,通過識別人臉屬性如性別、年齡、表情等特征,輸出人臉實時比對。

智能人車檢索

支持以圖搜圖、以臉?biāo)涯槨Ρ嚷?lián)動、秒級檢索、布控報警等功能。

越界報警

RK3568硬盤錄像機方案基于自研高效RKNN AI處理單元,實現區域入侵、越界偵測等應用,對人體/機動車進行目標識別,可過濾各類環境干擾,如植物、光影、小動物等非人體或車輛引起的誤報。

火警可視化預警

基于RK3568強大核心處理能力,支持以溫升探測和煙霧探測為核心的安防硬盤錄像機NVR系統,可標注煙霧、火點等方位,視頻聯動快速核查,滿足早期火情探測需求。

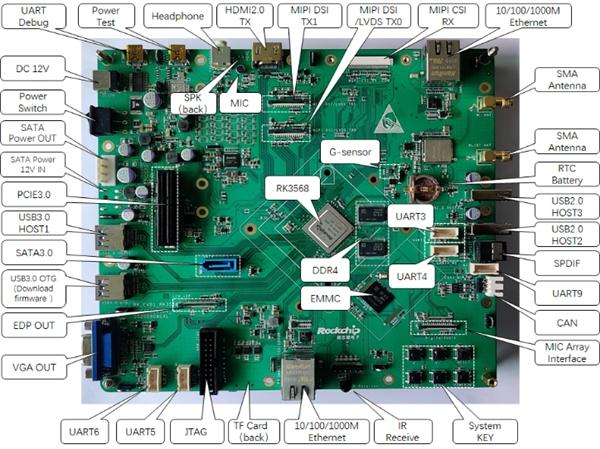

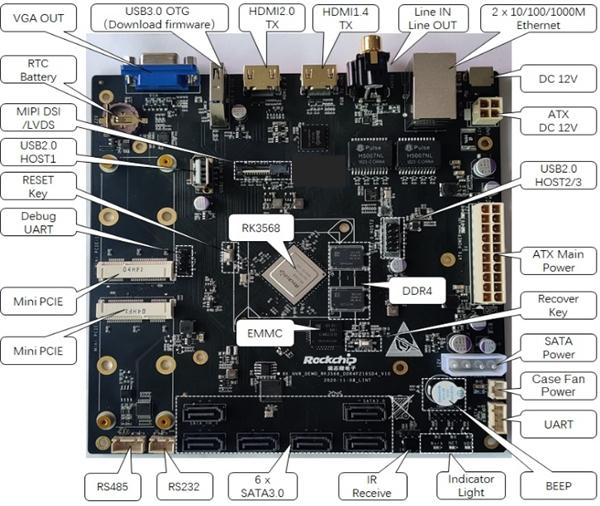

目前,安防硬盤錄像機方案RK3568已進入量產階段。同時,基于RK3568瑞芯微推出兩款評估開發板,分別為針對NVR/XVR場景的評估板及工控類安防場景的DDR4評估板,旨在讓下游合作伙伴更快速地適配和驗證相關產品功能,助力新一代智能化安防后端設備的全面硬件升級及產品落地。
