非PoE NVR硬盤錄像機與網絡攝像頭連接

   非PoE NVR硬盤錄像機不具備PoE功能，背板未配置以太網接口，因此該NVR錄像機不可與網絡攝像頭通過網線直接連接。此時，必須使用PoE交換機為網絡攝像頭供電。具體的連接步驟如下：
     使用以太網線將PoE交換機上的LAN端口連接至路由器，同時用以太網線連接非PoE NVR和路由器，確保PoE交換機和NVR錄像機在同一個網絡中。
     使用以太網線將網絡攝像頭連接在PoE交換機的RJ45端口上，交換機可通過以太網線為網絡攝像頭供電，并接收來自IP攝像機的數據。
    使用VGA或HDMI線連接NVR和監控設備（如電腦、電視等），連接時，請注意使用監控設備對應的接口（如VGA接口需使用VGA線連接，HDMI接口需使用HDMI高清線連接）。

   使用非PoE NVR視頻監控系統時，用戶需在網絡中將網絡攝像頭配置到NVR錄像機上，這一步驟，請按照購買的NVR附帶的操作手冊操作。

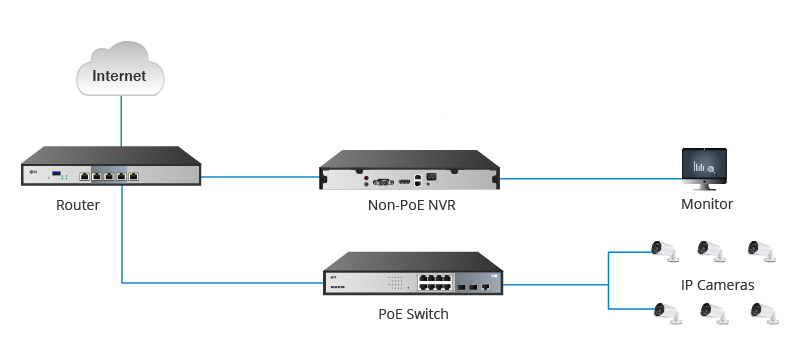

圖2是非PoE NVR視頻監控系統連接示意圖。
